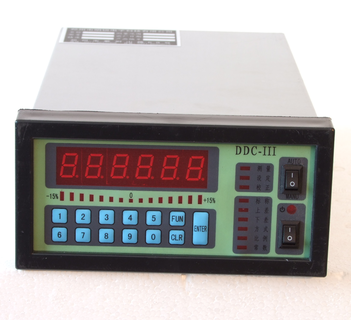

第一款:測徑儀配套DDC-3:
顯示控制單元出廠時已經校正準確,一般情況下不需校正,但如果把測量頭裝在冷卻水槽前面時,由于電線、電纜、管材處于熱 態,比冷卻后的值要大,因此需要把熱態值乘以一個系數顯示出來。
校正過程: 把一個已知外徑的標準棒或電線、電纜、管材置于導輪上,儀器工作在“測量” 狀態,待儀器顯示穩定后,先按下“FUN”鍵不松開, 再按“ENTER”鍵,同時松開兩個 鍵,這時“校正”指示燈亮,用數字鍵輸入標準外徑, 最后按“ENTER”鍵,待顯示倒計數到0,校正結束。
此校正方法只對顯示控制單元有效。
第二款激光測徑儀DDC-5遠程顯示器(雙軸)校正方法:
SET鍵進入?yún)?shù)設置
Cd15: 校正進入口令字輸入。
輸入277802進行單向測徑儀或雙向測徑儀x軸靜態校正;
輸入277803進行單向測徑儀或雙向測徑儀x軸動態校正;
輸入277804進行y軸靜態校正;
輸入277805進行y軸動態校正。
Cd16: 單向測徑儀或雙向測徑儀X軸靜態校正標準值輸入
Cd17: 單向測徑儀或雙向測徑儀X軸動態校正標準值輸入
Cd18: Y軸靜態校正標準值輸入
Cd19: Y軸動態校正標準值輸入
第三款DDC-5遠程顯示器(單軸)校準:
SET鍵進入?yún)?shù)設置
Cd12: 校正進入口令字輸入。
輸入277802進行單向測徑儀或雙向測徑儀x軸靜態校正;
輸入277803進行單向測徑儀或雙向測徑儀x軸動態校正;
輸入277804進行y軸靜態校正;
輸入277805進行y軸動態校正。
Cd13: 單向測徑儀或雙向測徑儀X軸靜態校正標準值輸入
Cd14: 單向測徑儀或雙向測徑儀X軸動態校正標準值輸入

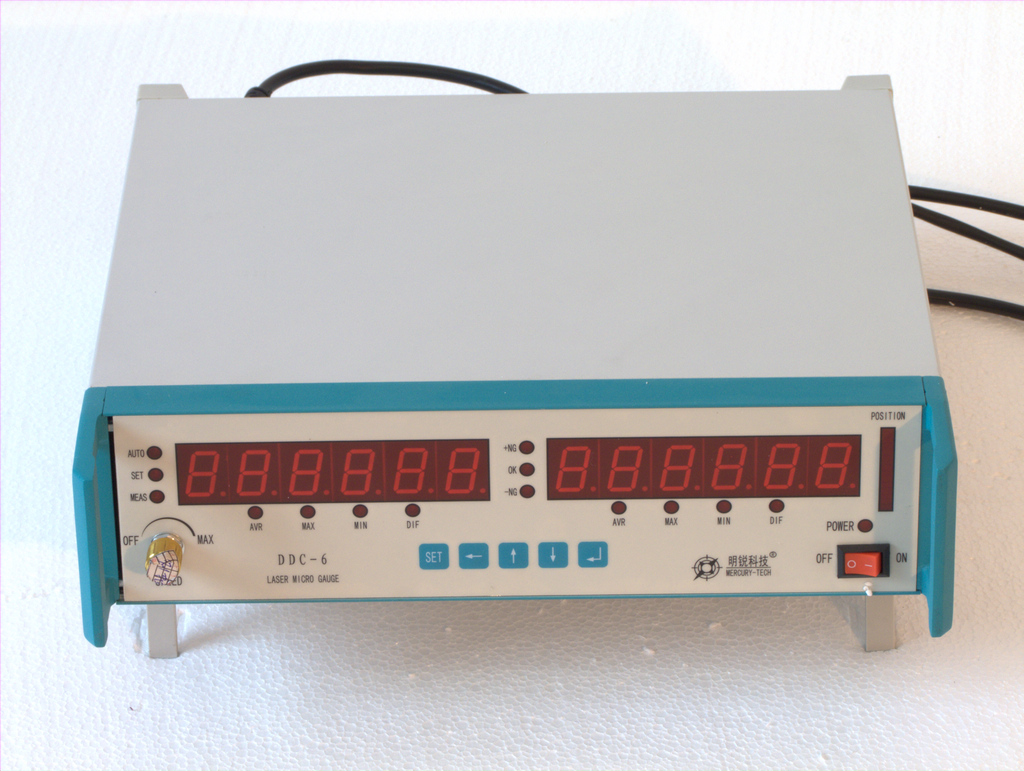

第四款 DDC-6遠程顯示器(測軸測跳動)校準:
SET”參數設置:參數設置時指示燈亮
F9:校正進入口令字輸入,輸入277802進行低點校正;輸入277803進行高點校正
F10: 校正標準值輸入,單位:毫米
第五款DDC-6遠程顯示器普通單軸校準:
SET”參數設置:參數設置時指示燈亮
Cd13: 校正進入口令字輸入。
輸入277802進行單向測徑儀或雙向測徑儀x軸靜態校正;
輸入277803進行單向測徑儀或雙向測徑儀x軸動態校正;
輸入277804進行y軸靜態校正;
輸入277805進行y軸動態校正。
Cd14: 單向測徑儀或雙向測徑儀X軸靜態校正標準值輸入。
Cd15 單向測徑儀或雙向測徑儀X軸動態校正標準值輸入。
Cd16: Y軸靜態校正標準值輸入。
Cd17: Y軸動態校正標準值輸入。

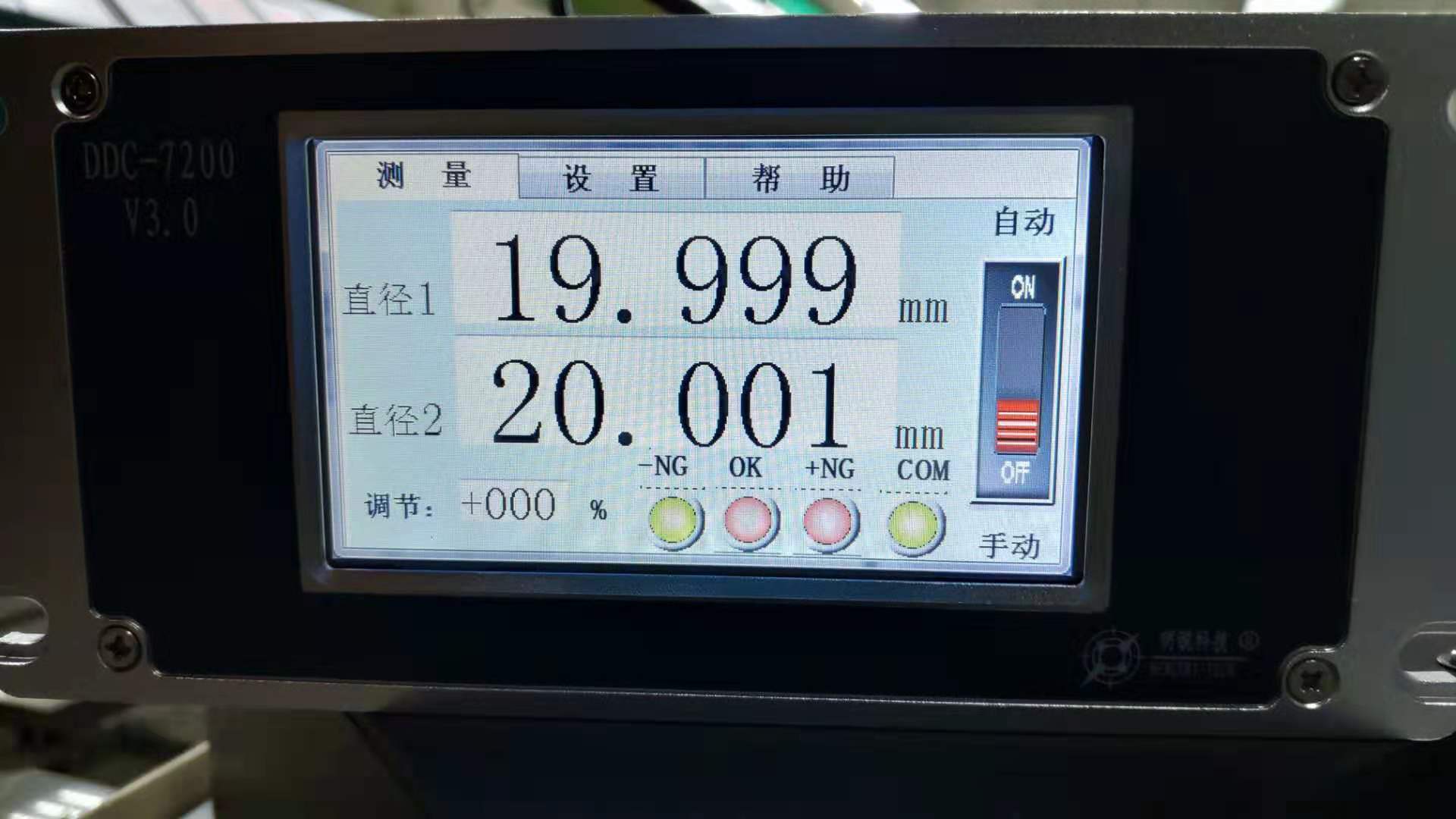

第六款DDC-7200V(7202)觸摸屏顯示器校正方法:

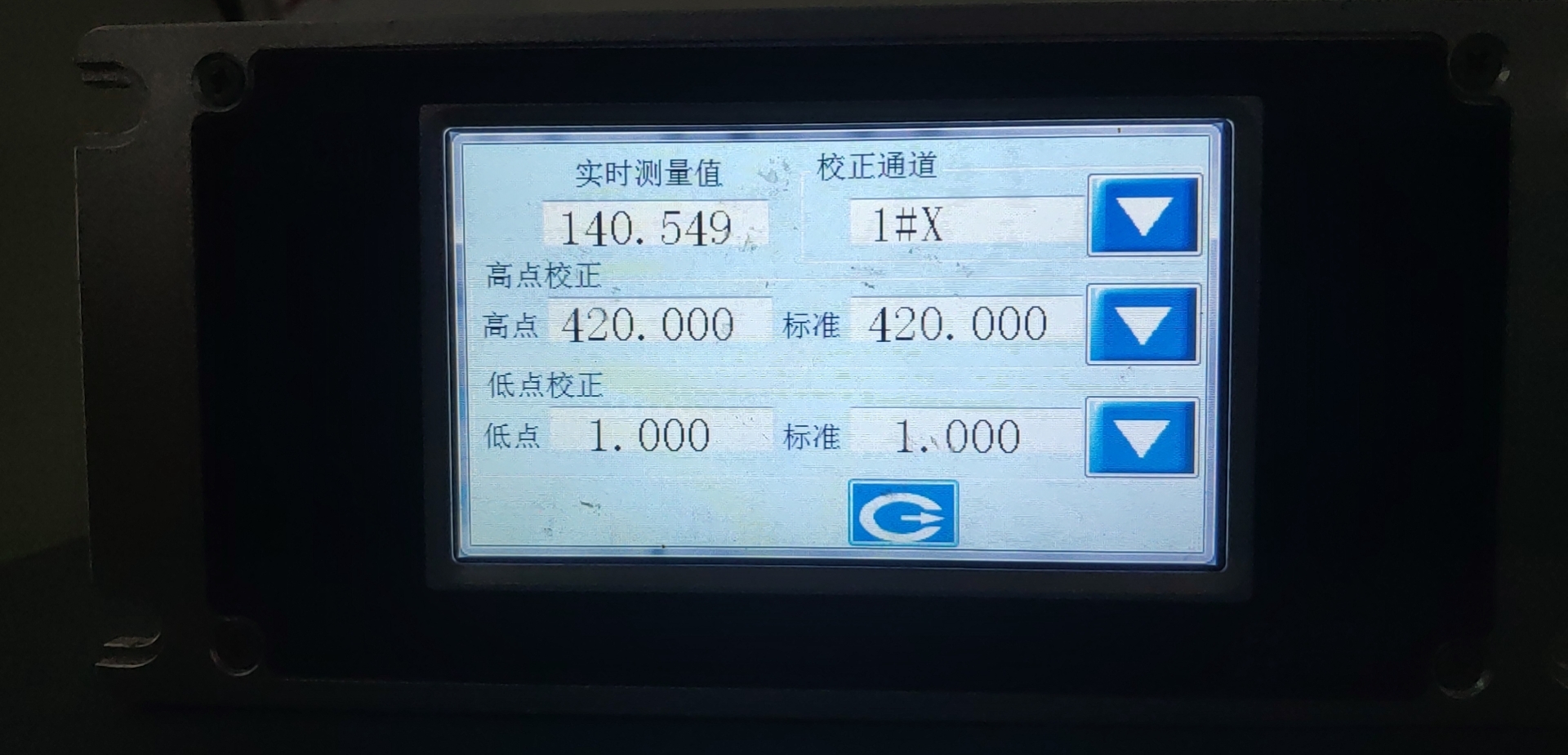

進入設置--高級--密碼2575---向下箭頭到校正設置
分別點擊高點和低點的向下箭頭出現實時顯示值
然后分別在高點和低點的標準框內輸入標準值;
點擊確定鍵,保存退出。
